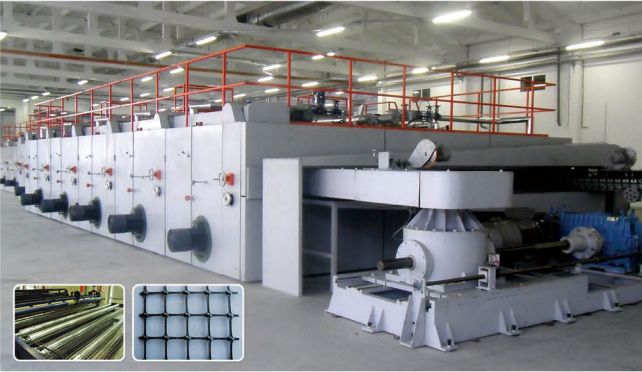

使用土工格栅生产线时，掌握实操技巧是保障产品质量、提升生产效率的核心，需从前期准备、过程管控、异常处理、设备维护四大维度准确把控，以下是具体技巧：

 一、开机前：准确调试的基础技巧

土工格栅常用原料为聚丙烯（PP）或高密度聚乙烯（HDPE），开机前需先完成原料预处理：根据产品性能选择对应牌号（如加筋强度要求高选高熔融指数PP，抗老化需求高添加UV稳定剂母粒），且原料需在干燥环境存放，避免吸湿导致塑化不均。

设备参数预调是关键：挤出机料筒需分段控温，PP段温设为190℃-240℃、HDPE为170℃-220℃，防止局部过热使材料降解；拉伸模具的孔距、间隙需用塞尺校准，确保拉伸后格栅网格尺寸偏差≤±1mm；单向格栅需设置5%-10%预张力，拉伸机链条张紧度调整至上下浮动不超过0.5cm；同时试运行冷却系统，确保风冷、水冷环节能快速带走拉伸后格栅的热量，避免后续变形。

 二、生产中：核心工艺的操作技巧

塑化监控是生产基础：观察挤出模头流出的熔体是否均匀、无气泡，若出现银丝状气泡，多因原料含水分或塑化不充分，需适当提升料筒温度或延长塑化时间。

拉伸工艺决定格栅力学性能：单向土工格栅采用纵向拉伸，拉伸倍数控制在6-9倍，速率设为10m/min-15m/min，需同步调整牵引力，避免局部拉力过大导致格栅断裂；双向土工格栅需先纵向拉伸（4-7倍）再横向拉伸（3-6倍），拉伸时要保证纵横方向张力匹配，防止网格歪斜。拉伸后需在0.5s内完成冷却定型，将格栅温度降至40℃以下，锁定分子取向，提升屈服强度与抗拉伸性能。

 三、异常时：快速排查的处理技巧

生产中常见问题需针对性解决：①拉伸强度不达标：排查原料熔融指数（控制在0.5-2g/10min）、拉伸倍数是否足够，或是否因温度过高导致材料降解；②孔位偏移或网格变形：定期抛光磨损的模具、调整拉伸张紧辊间隙，保证张力均匀；③表面凹凸痕迹：停机后重新校准模头间隙，确保各部位间隙误差≤0.02mm。操作人员需记录每批产品的参数，便于追溯调整，减少异常损耗。

 四、运维与安全：长期稳定的保障技巧

每日生产结束后，用同牌号原料冲洗挤出机料筒，清除残留降解料，防止次日生产出现杂质；每周检查拉伸机导轨、链条，加注耐高温润滑油；每月校准拉伸力传感器，确保参数准确。安全方面，操作时严禁戴手套、穿宽松衣物，避免卷入旋转部件；原料存放区远离火源，配备干粉灭火器；新员工需经3天实操培训后方可独立操作，熟悉应急停机按钮位置。

综上，土工格栅生产线的操作技巧是理论与实操结合的成果，操作人员需兼顾参数控制、质量异常处理与设备维护，才能实现生产线高效运行与产品稳定达标。
